中咨集团第八届技术论坛于2018年1月26日在公司三层大会议室召开。本篇为三等奖获奖成果《投标、设计、施工中的BIM技术应用探讨》介绍，作者为BIM技术中心王金龙。

 一、《指导意见》解读

 2018年1月2日，交通运输部办公厅印发了《关于推进公路水运工程BIM技术应用的指导意见》。意见强调，到2020年，行业主要设计单位具备运用BIM技术设计的能力；技术复杂项目实现应用BIM技术进行项目管理；运营管理单位应用BIM技术开展养护决策。

 针对指导意见中的三个关键节点，BIM技术中心在设计、项目管理、运维等各阶段，对BIM技术应用作了探索。这些探索有的初具思路，有的已经取得成功。

 二、投标、设计、施工中的BIM应用

（一）BIM技术在投标中的应用

 当前在国际工程招投标中，越来越多的项目业主要求投标单位应用BIM技术。现阶段，BIM技术中心已开始逐步参与到投标工作中。正在实施的项目是新加坡南北高速N111合同段。在投标工作中，BIM技术的应用包括：建立精确的BIM模型、方案展示和交通组织方案模拟。通过BIM技术的应用，合理安排施工期间的交通管制和导改，结合不同施工阶段，制定最优的解决方案。

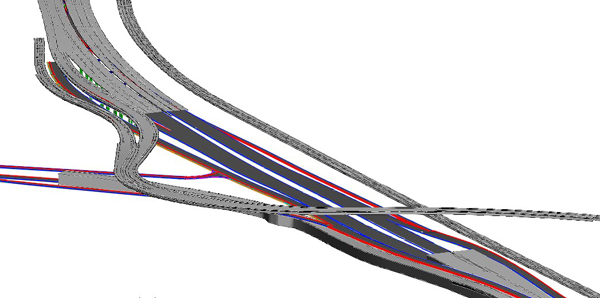

图1  新加坡项目BIM模型

（二）BIM技术在方案设计阶段的应用

 以高速公路为例，方案设计阶段BIM技术应用的内容包括；（1）地形创建；（2）在已创建好的地形上快速创建道路。通过可视化的方式，实现科学的选线、布线。这样就可在公路选线时避让基本农田，避免耕地超占，减少建设用地，这也契合国家现在推崇的绿色公路设计理念；（3）根据交通、路网规划，创建道路平交口及匝道；（4）根据设计线路与既有公路及河流等交叉情况，确定桥梁方案。方案规划过程中，道路、桥梁等各结构都是实时联动的，一个构件位置发生变化，其余也都跟着改变；（5）工程主体创建完成后，可快速生成工程量，用以做为方案比选的重要参考数据；（6）最后进行实景漫游，快速浏览设计方案，查看方案与周围环境的协调性。

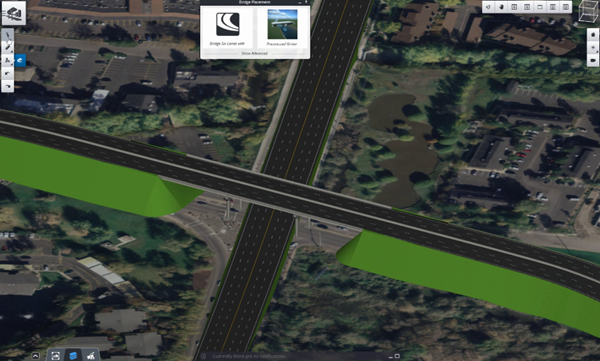

图2 方案设计阶段BIM技术应用

（三）BIM技术在两阶段设计中的应用

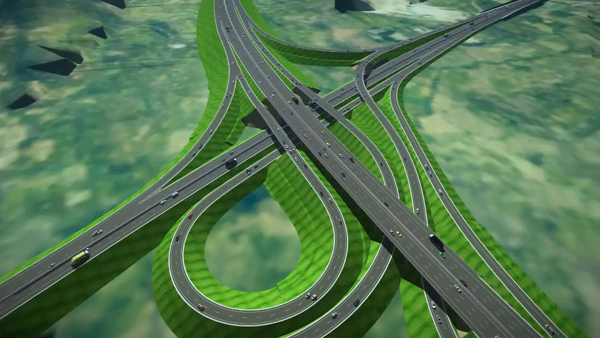

 两阶段设计中的BIM技术应用包括：（1）地形创建；（2）道路设计。理论上讲，工程模型完成后便可出图，但目前阶段，由于多方面原因，软件在道路出图方面仍存在不足；（3）桥梁设计随着构件库的逐渐积累，以及软件参数化功能的逐渐完善，设计工作变得越来越高效；（4）隧道设计；（5）互通设计。三维软件的可视化功能，可让互通这种空间结构繁杂的工程，以直观的方式展现出来；（6）方案展示。将设计方案输出，进行渲染，全方位浏览方案，最终实现构筑物与周围地形地貌的完美融合。

图3 两阶段设计BIM技术应用

（四）BIM技术在施工管理中的应用

 施工阶段BIM技术应用点众多，包括碰撞检查、施工交底、质量控制、安全管理、交通导改规划等等。随着政策和标准的不断推行，对施工阶段BIM技术应用的建议和要求也变得越来越多。

 BIM技术中心，紧跟行业趋势，以云南昭通项目为试点，已积极投入到施工管理平台的研发工作中。设计施工精益管理平台内容包含：一是基于BIM的协同设计；二是基于BIM的施工管理；三是在前两者基础上，实现基于BIM的设计施工精益管理平台。这个平台基于BIM技术把设计、施工、总包、养护全产业链串起来，利用中咨强大的技术、管理能力和数据化运营优势，为业主提供多样选择、便利和低价，为国内外专业资源提供平等竞争的专业分包平台；以精益管理理念降低制度性成本、降低浪费以及降低用能，力争打造建筑业的“亚马逊模式”，推动行业高质量发展。

（五）BIM技术在养护、运营阶段的应用

 BIM系统与传统的养护模式相比，在很多方面有着绝对的优势。传统的养护模式主要是以经验为基础，以预防性维护和临时性维修为主要手段，靠传统的施工图纸，或者相关的一些类似工程项目的运营维护文献来管理的，缺乏针对性和直接性。采用BIM系统的养护模式，则是把公路模型和动态信息融入到BIM系统里，使整个工程项目形成共享的三维信息模型，对关键构造物实施动态监控，运营过程中出现的问题可以及时反馈在模型中，从而提高维修效率，降低运营成本。

 三、BIM技术应用展望

（一）BIM技术与新领域的结合

 BIM技术与前沿科技领域的结合应用，极大的促进了工程建设领域的发展，这包括虚拟现实、大数据、物联网、无人飞行器、3D打印技术等。随着科技的发展，未来在工程领域将会有更多的结合点，让工程建造变得越来越安全、高效、智能。

图4  VR技术

（二）BIM技术应用总结

 长远来看，BIM技术在公路行业中的推广，已是大势所趋。随着BIM技术的不断发展，它为整个基础设施行业带来的变革也日益明显。随着政策、标准的不断完善，BIM技术将会应到工程建设全生命周期的管理中，未来，不论是对工程设计的能力提升还是对工程造价的合理控制、施工质量的保障等都有非常重要的推动作用。
